mAT-S1500
Digitale SWR/Wattmeter
Gebruiksaanwijzing
Inleiding

De mAT-S1500 is ontworpen om de prestaties van uw zender nauwkeurig te
kunnen meten.

Het maakt gebruik van twee meetbruggen die het zendvermogen en
de staandgolf (SWR) van de zender nauwkeurig kunnen meten.

Weergave van
andere parameters, zoals frequentiespectrum en impedantie kan echter niet.
De mAT-S1500 beschikt over een 4,3-inch TFT-kleurenscherm waarin zendver-
mogen en staandegolf als zowel een balk als digitaal wodt weergegeven.
Daarnaast is de mAT-S1500 uitgerust met twee 18650 lithiumaccu's met een hoge
capaciteit waardoor een externe voedingsbron overbodig is.
Met behulp van een telefoonlader met een USB type-C-aansluiting kunnen de
lithiumaccu's opgeladen worden. Een lader wordt niet meegeleverd en moet dus
zelf aangeschaft worden.
De mAT-S1500 werkt volledig automatisch en is daardoor eenvoudig in gebruik.

Hij
heeft alleen een aan/uit-schakelaar en stelt het bereik automatisch in aan de hand
van het gemeten HF-signaal. Ook kan de kleur en de achtergrond van het scherm
ook automatisch instellen op basis van de omgevingshelderheid.

Het scherm is
daardoor onder verschillende omstandigheden goed afleesbaar.
De behuizing van de mAT-S1500 is gemaakt van gefreesd aluminium waardoor het
zeer mooi en sterk is.

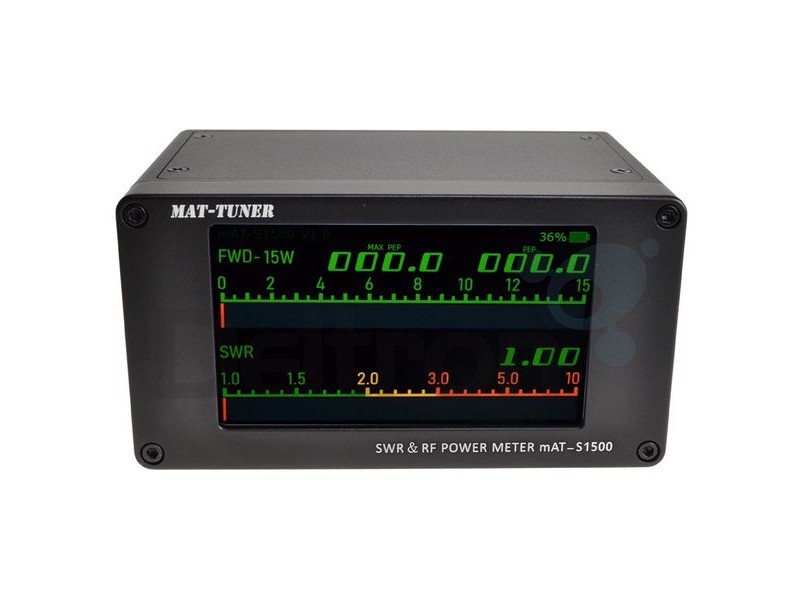

Front
Het front van de mAT-S1500 heeft een 4,3" TFT-kleurenscherm met hoge resolutie.
Achterkant
RF-IN HF-ingang waarop de zender of linear aangesloten wordt.
RF-OUT HF-uitgang waarop de antenne of tuner aangesloten.
POWER Aan/Uit-schakelaar. Omhoog geschakeld = ingeschakeld.
CHARGE Laadaansluiting. USB type-C-connector.
DATA Niet in gebruik.
Links van de laadaansluiting bevindt zich een indicator die aan is tijdens het laden.
Als de lithiumaccu's volledig opgeladen zijn, gaat deze indicator uit.

Links van deze
indicator zit de omgevingslichtsensor. Kleur en achtergrond van de mAT-S1500
worden automatisch ingesteld m.b.v. deze sensor, waardoor het scherm goed af-
leesbaar is.

Opladen van de ingebouwde accu
Rechts boven in het scherm wordt de capaciteit van de lithiumaccu weergegeven.
Wanneer een oplader wordt aangesloten dan verschijnt de tekst "CHARGING"
("LADEN") en wordt ook de accuspanning wordt weergegeven. als de lader wordt
losgekoppeld verdwijnt de tekst "CHARGING" uit het display. De accuspanning
wordt daarna nog ongeveer 5 seconden weergegeven.
De mAT-S1500 wordt zonder lader geleverd.

Gebruikers kunnen gebruik maken
van USB type-C-laders van de meeste mobiele telefoons om deze op te laden. Het
laden buiten het spanningsbereik van 4,5 tot 5,5V zal deze meter beschadigen. De
maximale laadstroom mag niet hoger zijn dan 1A.
Opmerking 1: Gebruik deze
meter niet tijdens het laden. Een
sterke elektromagnetische veld,
gegenereerd tijdens het zenden
kan het laadproces verstoren wat
kan resulteren in onjuiste laadspanning en waardoor de mAT-S1500 beschadigd
kan raken.

Detecteert de mAT-S1500 dat een lader is aangesloten, dan verschijnt
er een waarschuwingsbericht om de gebruiker daaraan te attenderen.

Omdat het
TFT-scherm veel energie gebruikt, kan het verstndig zijn om de mAT-S1500 tijdens
het laden uit te zetten om de laadtijd aanzienlijk te verkorten.
Opmerking 2: Als de lithiumbatterij in de mAT-S1500 zit
opnieuw geïnstalleerd, sluit dan de oplader aan om de bescherming te activeren
voordat deze normaal kan starten.
Zendermogen

Het zendvermogen (FWD) wordt in twee delen weergegeven: het piekvermogen
(MAX PEP) en actuele vermogen.
Na het bereik FWD 15W, 150W of 1500W, geeft het eerste cijfer het piekvermogen
(MAX PEP Peek Envelope Power) weer en het tweede cijfer geeft het actuele
vermogen weer. De balk daaronder geeft het actuele vermogen weer met rechts
daarvan in de vorm van een streepje, het maximale vermogen.

Na het opstarten van de mAT-S1500 wordt het bereik ingesteld op 15W. Daarna
wordt het juiste bereik automatisch ingesteld op basis van het HF-zendssignaal. Het
bereik wordt alleen automatisch ingesteld van klein naar groot. Wil men terug-keren
naar een kleiner bereik dan moet de mAT-S1500 uitgeschakeld en daarna weer
ingeschakeld worden. De schaal van de balk onder de weergeven zendver-mogens
wordt ingesteld volgens het automatisch gekozen bereik.

Belangrijk: Wilt u het HF-zendvermogen nauwkeurig meten, doe dit dan m.b.v.
een mode met een vaste draaggolf, zoals FM, FSK, RTTY of CW.
Staandegolf
De staandegolfmeter (SWR) bestaat ook uit een nummeriek display en een balk.
Het bereik ligt tussen 1,00 - 9,99. Geeft de meter SWR 99,99 aan, dan betekent dit
dat er geen antenne, een slechte antenne of dummyload op de RF OUT-connector
is aangesloten.
De SWR-balk wordt in verschillende kleuren weergegeven, afhankelijk van de
staandegolfwaarde: groen (goede = SWR-waarde, geel = matige sSWR-waarde of
monochroom (slechte SWR-waarde). Is de SWR-waarde te hoog, dan geeft de
mAT-S1500 een pieptoon als waarschuwing.
Specificaties
Vermogensbereik Automatisch bereik, 15, 150 en 1500 watt.
Vermogensnauwkeurigheid +/- 5% bij 7 MHz.
Frequentiebereik 1,8 tot 54 MHz.
SWR-bereik 1,00 tot 9,99
SWR-nauwkeurigheid Binnen 3%, 1,8 tot 30 MHz.
Opladen 4,5 tot 5,5 V, minder dan 1 A, minder dan 5 uur.
Maat 14,1 cm x 10,9 cm x 8,1 cm (b x d x h)
Gewicht 1,21 kg
Verzending
De mAT-S1500 heeft twee ingebouwde lithiumaccu's, waarvoor mogelijk beperkin-
gen gelden voor transport. Houdt u aan de relevante wetten en vereisten.
